本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机风能发无刷电发动机组配电盘箱的做用： 1、合理合法的分配比例交流电。 2、简单方便对三极管的升降操作方法。 3、有较高的安全或许防护或许防护游戏等级，能准确的显现电线的导通状态下。

项目名称：656KW汽油生产发直流电空气能机组单机配电箱主要元件明细清单
配电盘箱重点器件申报单
数字序号	名字大全	款式技术参数	企业单位	的数量	服务商
1	塑壳低压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电量机柜管控器	HGM6110	只	1	众智
3	发调速电机组机速比调节器	C2002	只	1	孚创
4	直流电压开关电源电源模块	DC24V	只	1	众智
5	小型的中心启动继电器开关	HH54P    DC24V	只	2	正泰
6	小形后面继电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

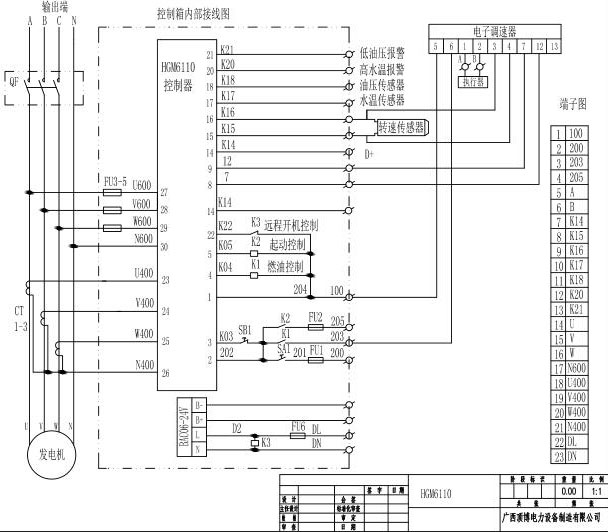

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.tdgmb.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
